Detalhes do produto:
|
| Material: | ABS material ou de aço inoxidável | Classificação de IP: | IP65 |
|---|---|---|---|
| Inscrição: | Equipamentos eletrônicos exteriores/internos | garantia: | 5 anos |
| Vida útil (hora): | 50000,100000 | Modelo: | Caixa de junção |
| Realçar: | Caixa à prova de ABS ex,caixa de prova IP65 ex,caixa j à prova de explosão ATEX |
||

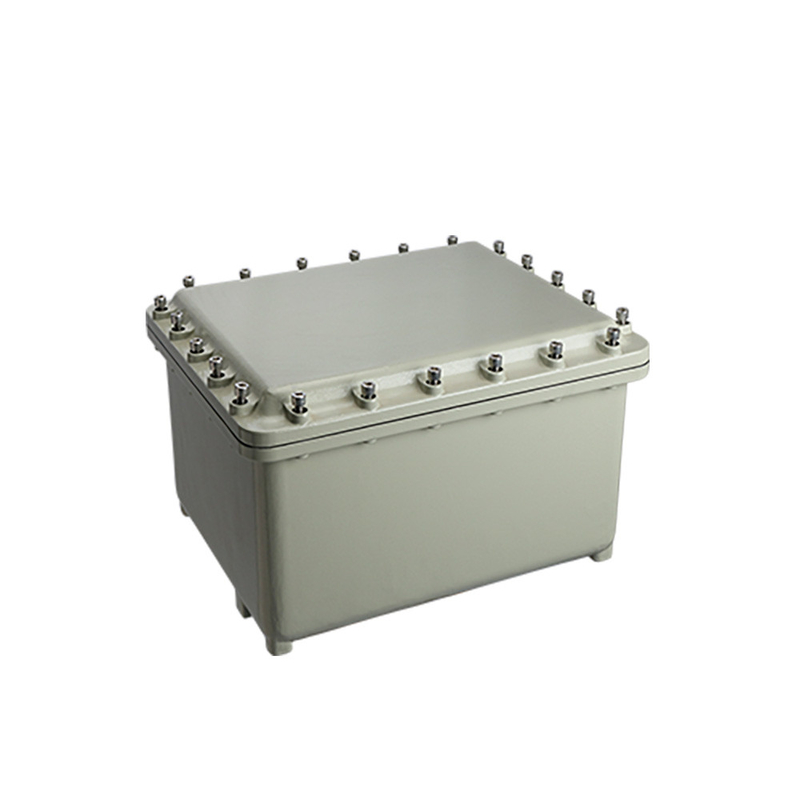

Caixa de Junção Personalizada Caixa de Junção Especial à Prova de Explosão Série EJB Caixa de Junção-19
Certificado ATEX e IECEx para uso em áreas classificadas.
O corpo e a tampa são feitos de alumínio e liga leve sem cobre de grau marítimo.
As placas de montagem internas são feitas de aço galvanizado a quente ou aço inoxidável.
Parafusos de aperto à prova de fogo de aço inoxidável.
Dobradiças de aço inoxidável no lado comprido.
Tratamento de pulverização de pó eletrostático de superfície.
Junta de borracha de silicone na tampa
Para uso seguro em zonas 1 e 2 de gás potencialmente explosivo e atmosferas de poeira nas zonas 21 e 22.
Marcação ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Marcando IECEx
Ex db IIB Gb
Ex tb IIIC Db
Padrões UL
Classe I, Divisão 1, Grupos C, D
Classe I, Divisão 2, Grupos C, D
Classe II, Divisão 1, Grupos E, F, G
Classe II, Divisão 2, Grupos F, G
Classe III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Temperatura ambiente
-60℃ a +60℃
EJB-A;EJB: Caixa de junção à prova de explosão;A: código de forma,
tabela 1
| Tipo de gabinete | Código de dimensão (mm) | |||||||
| UMA | B | C | D | E | F | G | H | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
Nota: A dimensão no suporte é apenas para referência
Nota: Os planos A, B, C e D na figura indicam a direção da entrada.Número máximo permitido de aberturas para roscas da mesma especificação.O dispositivo de introdução está equipado com uma junta de borracha para evitar o afrouxamento.
Tabela 2 (Plano C e D)
| Tipo de gabinete | Área de Perfuração LB(mm) | Quantidade de entradas permitidas para tamanho | ||||||
| ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
Tabela 3 (Planos A e B)
| Tipo de gabinete | Área de Perfuração LB(mm) | Quantidade de entradas permitidas para tamanho | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
Tabela 4
| Tamanho da entrada | Espaçamento mínimo de entrada mm (polegadas) | ||||||
| Métrica NPT | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 |
| ½NPT M20*1,5 | 46 (1,81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2,99) | 86(3.39) |
| ¾NPT M25*1,5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 NPT M32*1,5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼NPT M40*1,5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3,90) | |||
| 1½NPT M50*1,5 | 85(3.35) | 95(3,74) | 106(4.17) | ||||
| 2 NPT M63*1,5 | 105(4.13) | 115(4.53) | |||||
| 2½NPT M75*1,5 | 126(4,96) | ||||||
Tabela 5
| Não. | ANSI/ASME B1.20.1 | ISO-965-1 e ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 TNP | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
Nota: O número mínimo de roscas de engate de NPT é 5. O formato da rosca e os graus de ajuste devem estar em conformidade com os graus de tolerância intermediários ou de precisão especificados na ISO 965-1 e ISO 965-3.O número mínimo de threads engajados é 8.
Tabela 6
| A tabela do número máximo de entradas de cabos de gabinete possíveis | ||||||
| Número desenho | EJB-I | EJB-II | EJB-III | |||
| Métrica NPT | AB | CD | AB | CD | AB | CD |
| ½ NPT M20*1,5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1,5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1,5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1,5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½ NPT M50*1,5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1,5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½ NPT M75*1,5 | 1 | 2 | 2 | 2 | 2 | 3 |
Observação: O tamanho da abertura da caixa de distribuição é a especificação do prensa-cabo.A seleção das especificações do prensa-cabo deve ser feita de acordo com o diâmetro externo do cabo e as condições reais do ambiente de uso.
Tabela 7
| Tipo de gabinete | Área de Perfuração EF(mm) | Operadores máximos permitidos |
| EJB-I | 230*180 | 12 |
| EJB-II | 310*210 | 20 |
| EJB-III | 420*310 | 35 |
Nota: Tabela de espaçamento de referência de distância de abertura de aberturas
Observação:
uma.O tamanho da janela é determinado pelo instrumento selecionado pelo cliente, a temperatura limite da janela é de -60℃ a +180℃.
b.Os espaçamentos entre o limite inferior das janelas e os furos roscados não se referem à tabela de espaçamento das aberturas.
c.O comprimento suficiente da largura da junta à prova de fogo e a posição de instalação devem ser reservados.
O tratamento à prova de explosão da tampa e da janela de observação deve estar em conformidade com
EN IEC 60079-1 2014 atmosferas explosivas – Parte 1: proteção do equipamento por invólucros à prova de chamas "d".
Tabela 8
| Tipo de gabinete | A(mm) | B(mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
Tabela 9
| Modelo | Força de Cedência (Mpa) | Torque aplicado (Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
Tabela 10
| Tabela de calor (calor total dissipado pelos componentes | |||
| Modelo | Potência máxima dissipada (W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
Tabela 11
| A tabela correspondente do número de bornes | |||
| Número desenho | EJB-I | EJB-II | EJB-III |
| 2,5 mm² | 72 peças | 100 peças | 140 peças |
| 4mm² | 64 peças | 86 peças | 116 peças |
| 6mm² | 50 peças | 66 peças | 90 peças |
| 10mm² | 24 peças | 52 peças | 72 peças |
| 16mm² | 20 peças | 25 peças | 60 peças |
| 35mm² | 10 PCS | 15 peças | 224 peças |
| 95mm² | 5 peças | 10 PCS | 18 PCS |
| 120mm² | - | 5 peças | 5 peças |
| 185mm² | - | - | 5 peças |
| 240mm² | - | - | 5 peças |
| 300mm² | - | - | 5 peças |
