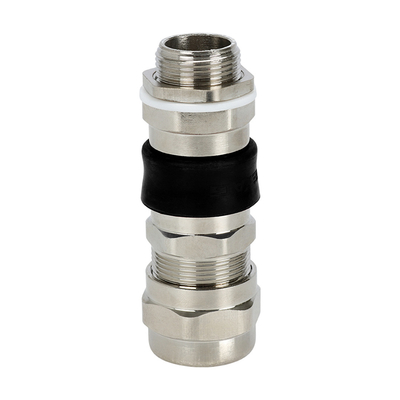

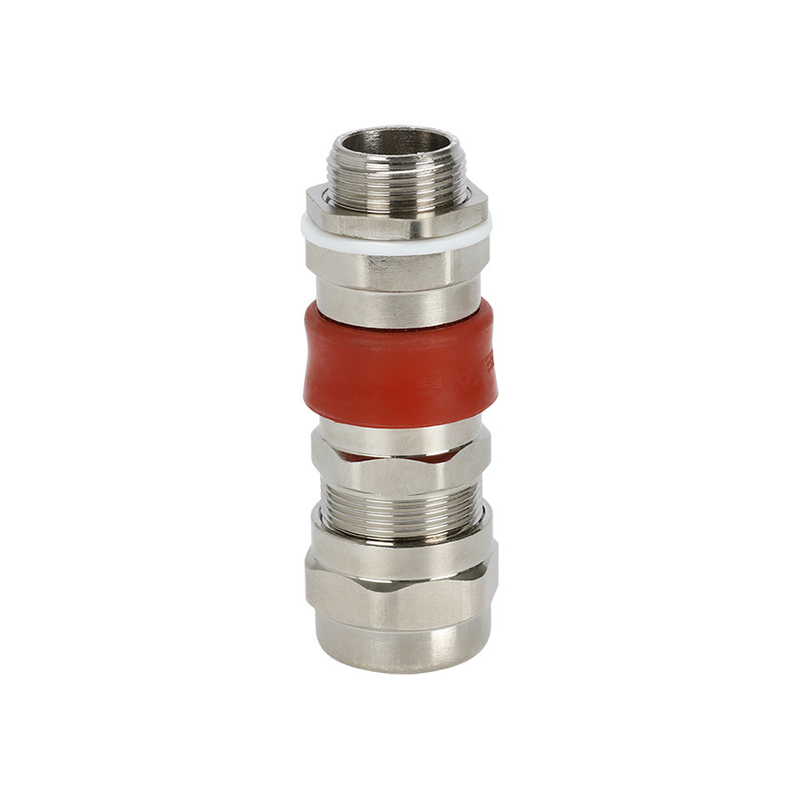

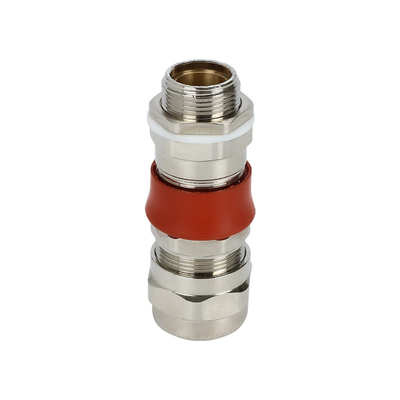

Prensa-cabos à prova de chamas IP66

Amostra grátis M12 às zonas Não-blindadas à prova de chama à prova de explosões perigosas 1 das glândulas de cabo da área M75 2 21 e 22

• EX-QM01-A1

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored.

E ex, estrutura.

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

ⅡⅡ ex C Gb de 2 GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEX

Eb exⅡ C Gb

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível AG da entrada (milímetros)		Diâmetro total ΦB do cabo (milímetros)		Comprimento mínimo GL da linha (milímetros)	Saliência nominal Comprimento L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
	Métrica	NPT	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

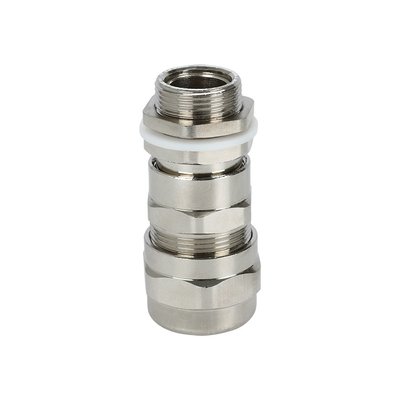

• EX-QM03-C1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo blindado.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

ⅡⅡ ex C Gb de 2 GD eb

DB exⅡ ex IP66/IP68 do Ⅲ C da TB do DB C Gb

Marcação IECEx

Eb exⅡ C Gb

DB exⅡ ex IP66/IP68 do Ⅲ C da TB do DB C Gb

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível AG da entrada (milímetros)		Diâmetro total do cabo			Comprimento mínimo GL da linha (milímetros)	Saliência nominal Comprimento L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	9,5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

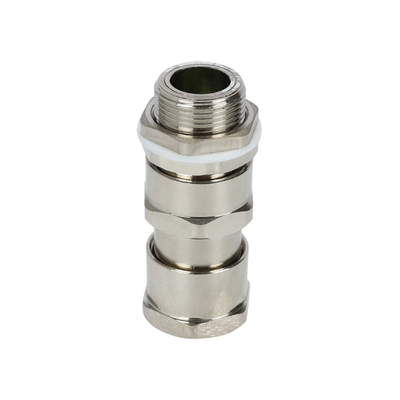

• EX-QM04-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Selo duplo, apropriado para cabo blindado.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 Ⅱ ex ex C Gb do DB do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação IECEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível AG da entrada (milímetros)		Diâmetro total do cabo				Comprimento mínimo GL da linha (milímetros)	Saliência nominal Comprimento L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

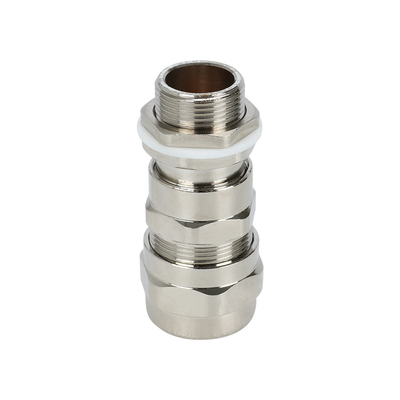

• EX-QM05-C1K



• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo blindado.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68.

• APLICAÇÃO

Marcação ATEX

Ⅱ2 Ⅱ ex ex C Gb do DB do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação IECEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível AG da entrada (milímetros)		Diâmetro total do cabo			Comprimento mínimo L1 da linha (milímetros)	Comprimento total l (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

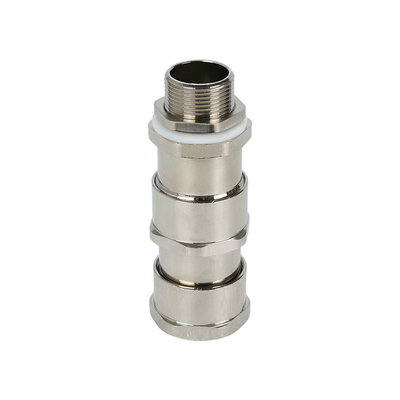

• EX-QM06-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Selo duplo, apropriado para cabo blindado.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 Ⅱ ex C Gb do DB do Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total do cabo				Comprimento mínimo L1 da linha (milímetros)	Comprimento total L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

• EX-QM10-B1

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored

Estrutura ex de d.

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 DB ex ex IIC Gb do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total ΦB do cabo (milímetros)		Comprimento mínimo L1 da linha (milímetros)	Comprimento total L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
	Métrica	NPT	Minuto	Máximo
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

• EX-QM10-B1

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored

Estrutura ex de d.

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 DB ex ex IIC Gb do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total ΦB do cabo (milímetros)		Comprimento mínimo L1 da linha (milímetros)	Comprimento nominal da saliência (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
	Métrica	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

• EX-QM13-B1T

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored

Estrutura ex de d.

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 DB ex ex IIC Gb do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total ΦB do cabo (milímetros)		Comprimento mínimo L1 da linha (milímetros)	Comprimento nominal da saliência (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
	Métrica	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

• EX-QM18-C1

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored

Estrutura ex de d.

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 DB ex ex IIC Gb do Ⅱ C Gb/de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total ΦB do cabo (milímetros)		Comprimento mínimo L1 da linha (milímetros)	Comprimento nominal da saliência (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
	Métrica	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO



• EX-QM21-C1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Único selo, apropriado para cabo unarmored.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 Ⅱ ex C Gb do DB do Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total do cabo			Comprimento L1 da linha de Minimun (milímetros)	Comprimento total L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA PEDINDO

• EX-QM22-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para o uso seguro em atmosferas potencialmente explosivas

Selo duplo, apropriado para cabo blindado.

Válido sobre a variação da temperatura inteira de -50°C a 80°C (- ºF 58 a 176ºF)

Grau de proteção: IP66/IP68.

• APLICAÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 Ⅱ ex C Gb do DB do Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 da TB C

Marcação ATEx

Ⅱ exⅡ ex C Gb do DB do eb C Gb/

DB exⅢ IP66/IP68 da TB C

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiental: - ≦ +80℃ de Tamb do ≦ 50℃

Linha da conexão: Linha métrica, linha do NPT

• TABELA DA SELEÇÃO DA GLÂNDULA DE CABO

Tamanho da glândula	Linha disponível da entrada (milímetros)		Diâmetro total do cabo				Comprimento L1 da linha de Minimun (milímetros)	Comprimento total L (milímetros)	Através dos planos/canto S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrica	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• DIAGRAMA ESQUEMÁTICO



• GUIA PEDINDO

• QA:

Q1. Como você envia os bens e quanto tempo ele toma para chegar?

: Navio por DHL, por UPS, por Fedex ou por TNT. Toma 3-5 dias para chegar. Linha aérea e mar que enviam igualmente opcional.

Q2. Posso eu ter uma ordem da amostra para a luz conduzida?

: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.
