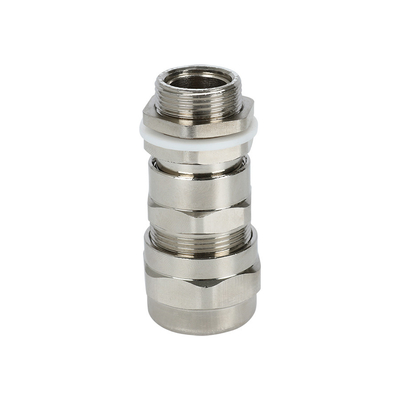

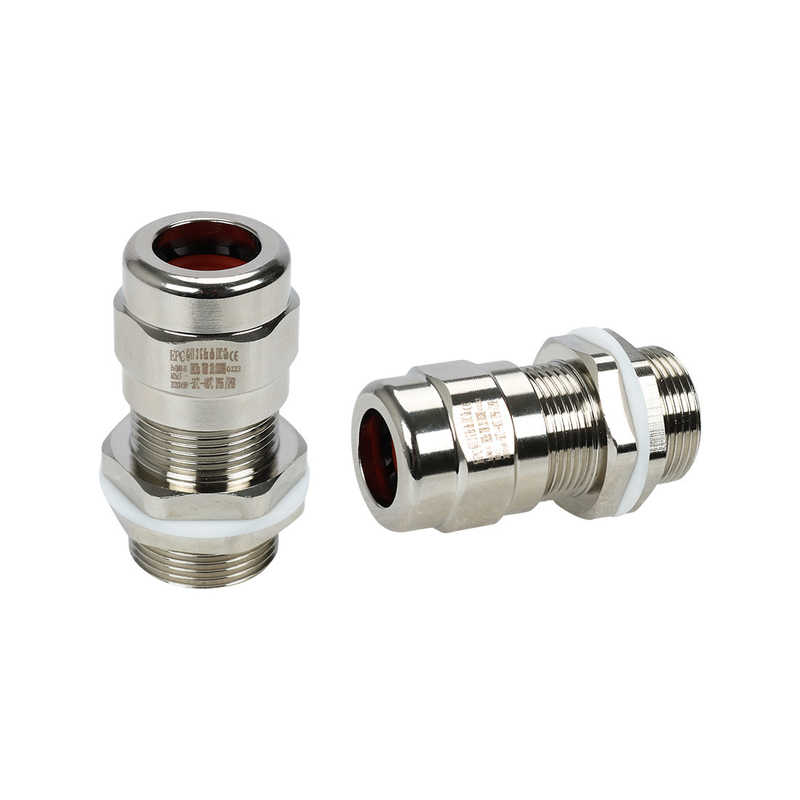

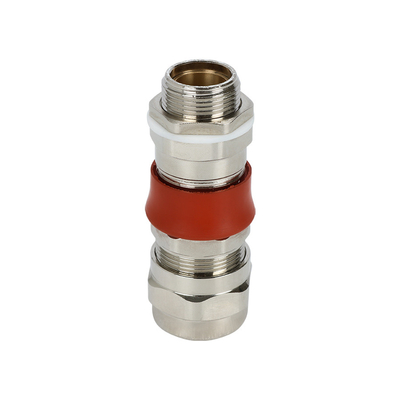

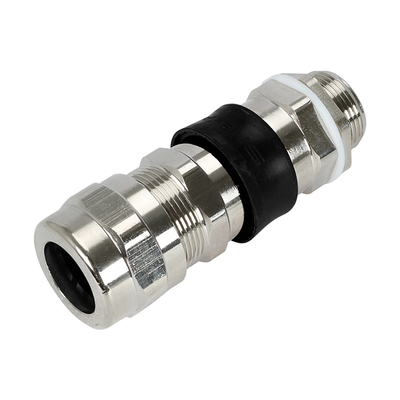

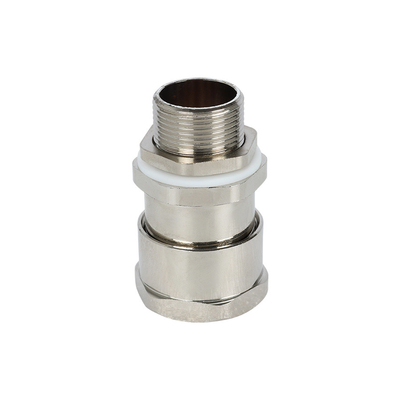

À prova de explosão de prensa-cabos ATEX e IECEx

Venda imperdível fabricante de prensa cabos prensa cabos de aço inoxidável com ATEX e IECEx

• EX-QM01-A1

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação simples, adequada para cabo não blindado.

Ex e, estrutura.

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcação ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente:-50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível AG(mm)		Diâmetro total do cabo ΦB(mm)		Comprimento mínimo da rosca GL(mm)	Protuberância Nominal Comprimento L(mm)	Entre Planos/Canto S(ΦE) (mm)
	Métrica	NPT	Mín.	Máx.
16	M16*1,5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1,5	NPT3/4	14	20	16	38	34(37)
32	M32*1,5	NPT1	18	26	18	44	40(44)
40	M40*1,5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1,5	NPT2	40	52	21	64	68(73)
75	M75*1,5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1,5	NPT3	62	77	22	80	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM03-C1K

• RECURSOS

Certificação ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Selo simples, adequado para cabo blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58 ºF a 176ºF)

Grau de proteção: IP66/IP68

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Marcação IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente:-50℃ ≦ Tamb ≦ +80℃

Rosca de Conexão: Rosca Métrica, Rosca NPT

• TABELA DE SELEÇÃO DE GLAND DE CABO

Tamanho da Glândula	Rosca de entrada disponível AG(mm)		Diâmetro total do cabo			Comprimento Mínimo da Rosca GL(mm)	Saliência nominal Comprimento L(mm)	Através de Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	mín.	máx.	máx.
16	M16*1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1,5	NPT1	18	26	/	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1,5	NPT2	40	52	/	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	/	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO



• EX-QM04-B1K

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação dupla, adequada para cabo blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58°F a 176°F)

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcando IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível AG(mm)		Diâmetro total do cabo				Comprimento mínimo da rosca GL(mm)	Protuberância Nominal Comprimento L(mm)	Entre Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	Mín.	Máx.	Mín.	Máx.
16	M16*1,5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1,5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1,5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1,5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM05-C1K



• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação simples, adequada para cabo blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58°F a 176°F)

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcando IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível AG(mm)		Diâmetro total do cabo			Comprimento mínimo da rosca L1(mm)	Comprimento Total l(mm)	Entre Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	Mín.	Máx.	Máx.
16	M16*1,5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1,5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM06-B1K

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação dupla, adequada para cabo blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58°F a 176°F)

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo				Comprimento mínimo da rosca L1(mm)	Comprimento Total L(mm)	Entre Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	Mín.	Máx.	Mín.	Máx.
16	M16*1,5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1,5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM10-B1

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação única, adequada para cabo não blindado

Estrutura Ex d.

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo ΦB(mm)		Comprimento mínimo da rosca L1(mm)	Comprimento Total L(mm)	Entre Planos/Canto S(ΦE) (mm)
	Métrica	NPT	Mín.	Máx.
16	M16*1,5	NPT3/8	4	7	16	62	27(29)
20	M20*1,5	NPT1/2	5	8	16	62	27(29)
25	M25*1,5	NPT3/4	8	12	16	62	30(33)
32	M32*1,5	NPT1	12	16	18	67	38(42)
40	M40*1,5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1,5	NPT2	25,5	38	20	81	68(73)
75	M75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1,5	NPT3	41	60	21	100	98(102)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM10-B1

• RECURSOS

Certificação ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação única, adequada para cabo não blindado

Estrutura Ex d.

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcação ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente:-50℃ ≦ Tamb ≦ +80℃

Rosca de Conexão: Rosca Métrica, Rosca NPT

• TABELA DE SELEÇÃO DE GLAND DE CABO

Tamanho da Glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo ΦB(mm)		Comprimento mínimo da rosca L1 (mm)	Comprimento nominal da saliência (mm)	Através de Planos/Canto S(ΦE) (mm)
	Métrica	NPT	mín.	máx.
16	M16*1,5	/	5	8	15	30	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1,5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1,5	NPT1	14	20	20	32	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1,5	NPT2	31,5	42,5	20	37	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM13-B1T

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação única, adequada para cabo não blindado

Estrutura Ex d.

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo ΦB(mm)		Comprimento mínimo da rosca L1(mm)	Comprimento nominal da saliência (mm)	Entre Planos/Canto S(ΦE) (mm)
	Métrica	NPT	Mín.	Máx.
16	M16*1,5	/	5	8	15	40	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1,5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1,5	NPT1	14	20	20	44	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1,5	NPT2	31,5	43,5	20	63	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM18-C1

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação única, adequada para cabo não blindado

Estrutura Ex d.

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo ΦB(mm)		Comprimento mínimo da rosca L1(mm)	Comprimento nominal da saliência (mm)	Entre Planos/Canto S(ΦE) (mm)
	Métrica	NPT	Mín.	Máx.
16	M16*1,5	/	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1,5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1,5	NPT1	14	20	20	59	36(39)
40	M40*1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1,5	NPT2	31,5	43,5	20	73	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO



• EX-QM21-C1K

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação simples, adequada para cabo não blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58°F a 176°F)

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo			Comprimento mínimo da rosca L1(mm)	Comprimento Total L(mm)	Entre Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	Mín.	Máx.	Máx.
16	M16*1,5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1,5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1,5	NPT1	18	26	23	18	77	40(44)
40	M40*1,5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1,5	NPT2	40	52	52	21	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1,5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDO

• EX-QM22-B1K

• RECURSOS

Certificado ATEX e IECEx para uso seguro em atmosferas potencialmente explosivas

Vedação dupla, adequada para cabo blindado.

Válido em toda a faixa de temperatura de -50°C a 80°C (-58°F a 176°F)

Grau de proteção: IP66/IP68.

• INSCRIÇÃO

• DADOS TÉCNICOS

Marcação ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcando ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Padrões

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura Ambiente: -50℃ ≦ Tamb ≦ +80℃

Thread de Conexão: Thread Métrico, Thread NPT

• TABELA DE SELEÇÃO DE PENDURAS DE CABO

Tamanho da glândula	Rosca de entrada disponível (mm)		Diâmetro total do cabo				Comprimento mínimo da rosca L1(mm)	Comprimento Total L(mm)	Entre Planos/Canto S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrica	NPT	Mín.	Máx.	Mín.	Máx.
16	M16*1,5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1,5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1,5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1,5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1,5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1,5	NPT3	62	77	54,5	62	19	119	102(105)

• DIAGRAMA ESQUEMÁTICO



• GUIA DE PEDIDO

• Perguntas frequentes

  Q1.Posso ter um pedido de amostra?

  Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.Amostras mistas são aceitáveis.
  Q2.Como você envia as mercadorias e quanto tempo leva para chegar?
  Geralmente enviamos por DHL, UPS, FedEx ou TNT.Geralmente leva de 3 a 5 dias para chegar.Transporte aéreo e marítimo também opcional.
